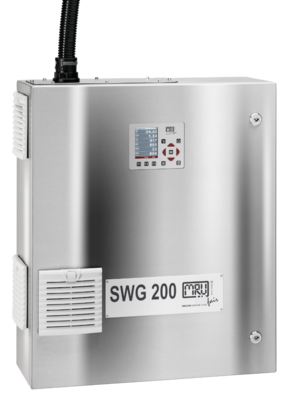

德国MRU名优在线监测系统 SWG200

SWG200-1专门设计用于控制和监测燃烧源或工业过程气体排放水平。其预处理系统、采样系统、排水系统、测量系统和控制系统构成一个完整的气体测量系统,集成在一个IU的钢制机箱内,可以直接安装在测量点附近。

您当前所在位置: 首页>产品中心 > 德国MRU名优烟气分析仪 > 德国MRU名优在线监测系统 SWG200

产品详情

SWG 200 CEM用于连续工艺气体和排放监测的固定式气体分析系统

O2 不 二氧化氮 二氧化硫 二氧化碳 一氧化碳  第四章  H2S H2


突出优势:

  • 使用优化的NDIR技术,精度更高,无零点漂移
  • 使用电化学或顺磁传感器进行 O₂ 测量
  • 通过单独的校准进气口在清洁环境空气中自动实现零点
  • 自动校准多达四个气瓶
  • 带两个自动冷凝水泵的双级帕尔贴气体冷却器
  • 以 1 l/min 的低流量提取冷/干气


基本设备
  • 带监控风扇通风的不锈钢机柜
  • 包括双热交换器 带两个自动冷凝水排放泵的帕尔贴气体冷却器
  • 使用PTFE烧结微粒过滤器进行高效样气过滤
  • 带样气流量监控和报警的调节样气泵
  • 过滤酸性气体以保护内部样气流量传感器
  • 电磁阀,用于使用清洁的环境空气自动归零
  • 用于校准气体的电磁阀,在校准气体入口处带有铝制精细压力调节器
  • 人机界面,带彩色TFT显示屏,键盘和标准RS485接口(Modbus RTU)
  • 所有密码保护,直观的软件指导菜单,带有诊断软件和日志
  • 仅电源分析仪 230V 交流 / 47-63Hz / 120W(可根据要求提供 110V 交流电源)
  • 所有加热采样线总长度超过60m,需要三相电源(L3;L1 ;L2 ;N ;PE)
  • 清洁室内安装场所,最好是空调
  • 室外安装位置,环境温度为+5°C至45°C,具有强制性的防晒和防雨保护(用户范围)
测量范围
O2 (电化学) 0 ...25 %
O2 (顺磁性) 0 ...25 %
(NDIR) 0 ...200/4.000 页/分钟
二氧化氮 (NDIR) 0 ...150/1.000 页/分钟
二氧化硫 (NDIR) 0 ...150/4.000 页/分钟
二氧化碳 (NDIR) 0 ...40 %
一氧化碳 (NDIR) 0 ...200/10.000 页/分钟
N2O (NDIR) 0 ...100/500 页/分钟
第四章 (NDIR) 0 ...500/10.000 页/分钟
C3H8 (NDIR) 0 ...200/5.000 页/分钟
H2S (电化学) 0 ...2.000,过载< 5.000 ppm
H2 (电化学) 0 ...1.000 ppm,过载< 2.000 ppm
尺寸和其他数据
零点偏差 由于自动归零,可以忽略不计
偏差 每月小于测量范围的 0.2%
计算组件 NOx:NOx+NO₂,计算ppm或mg / m3,用户可根据特殊要求选择O₂参考
燃烧计算(效率,热损失)
显示 发光 3.5 英寸 TFT 彩色显示屏
接口 发光键盘,密码保护操作
4 个模拟输出 4 ...20 mA,电气隔离,最大负载:500 R
2 个报警继电器,无电势触点:24 Vdc,5 A
SD 卡
上的数据存储和数据记录器 RS 485 数字接口(Modbus RTU
DIN 导轨 RS 485,转至ProfiBus转换器或以太网转换器
气体采样探头 HD 气体采样探头,带反吹的加热陶瓷过滤器,或气体采样探头 HD-GW,加热玻璃棉过滤器,

或 LD 气体采样探头,未加热,带原位烧结金属过滤器,加热或未加热气体采样管路,
PTFE DN 4/6 mm
燃气调节 热电气体冷却器(帕尔贴),具有恒定的+4°C露点
特氟龙颗粒过滤器,内部氟橡胶管
受监控和调节的气体采样泵
50 l/h
的恒定气体流量 进气压力: -200 ... +20 毫巴 (hPa)
样气出口:大气压
住房 不锈钢外壳,带警报的持续监控外壳通风, 防冻加热器 200 W(可选)
工作温度 (+5 ... +45 °C) 或 (-10 ... +45 °C),带外壳加热
电源 通用: 90 ...240 伏交流电,47 ...63 赫兹,120 瓦(加热时为 420 瓦)
保护 防护等级 54
尺寸 (宽 x 高 x 长) 700 x 600 x 210 mm,适合壁挂式安装
重量 约 50 公斤
